監視システム

加熱状態を、特別な操作無しに常時監視。データ推移を予想し最適なメンテナンス時期をお知らせします。
「壊れそう！」という兆候が出た段階で保全が可能となり安定操業、メンテナンスコスト低減に貢献します。

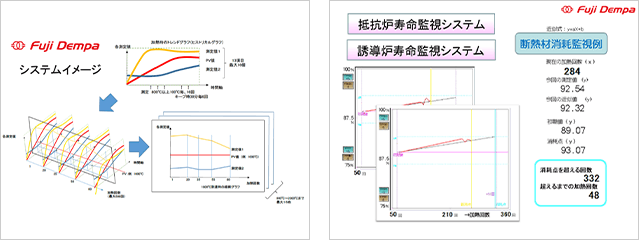

寿命監視システム

加熱時のデータを逐次蓄積、データ推移から最適なメンテナンス時期を予測しお知らせします。
「壊れそう！」という兆候が出た段階で保全が可能となり安定操業、メンテナンスコスト低減に貢献します。

特徴

装置個別搭載システム

  • 外部接続不要→ネット環境、サーバー不要
  • 初期費用が安価で設置可能
  • 小～中規模装置ラインに最適

装置設計エンジニアによる個別監視アルゴリズム内蔵

  • 装置毎に重要なデータのみを重点監視
  • お客様と協働で随時最適化に対応
  • 大量なデータに溺れることなく必要なデータを見逃しません

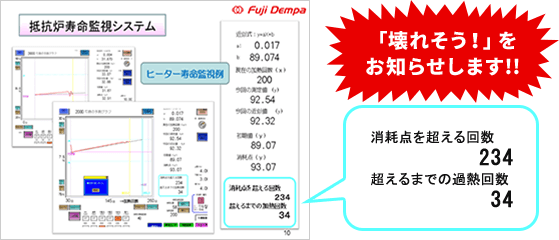

「壊れそう！」をお知らせします!!

動作環境・
システム

必要部品

  • PLC（三菱Q０３以上：内部メモリー8MB増設）
  • タッチパネル（三菱GOT２０００以降）
  • プログラム調節計（チノー：通信付）
  • マルチメータもしくはエネルギー監視器（三菱：通信付）

外部にPCや各種サーバーを必要としません。
測定用初期設定条件ファイルと共にタッチパネルの
SDカードやUSBメモリーにバックアップが可能。
CSV形式での保存も可能です。
機器追加により、弊社スマート監視システムに連動。
予測結果をWEBページやメールで確認できます。

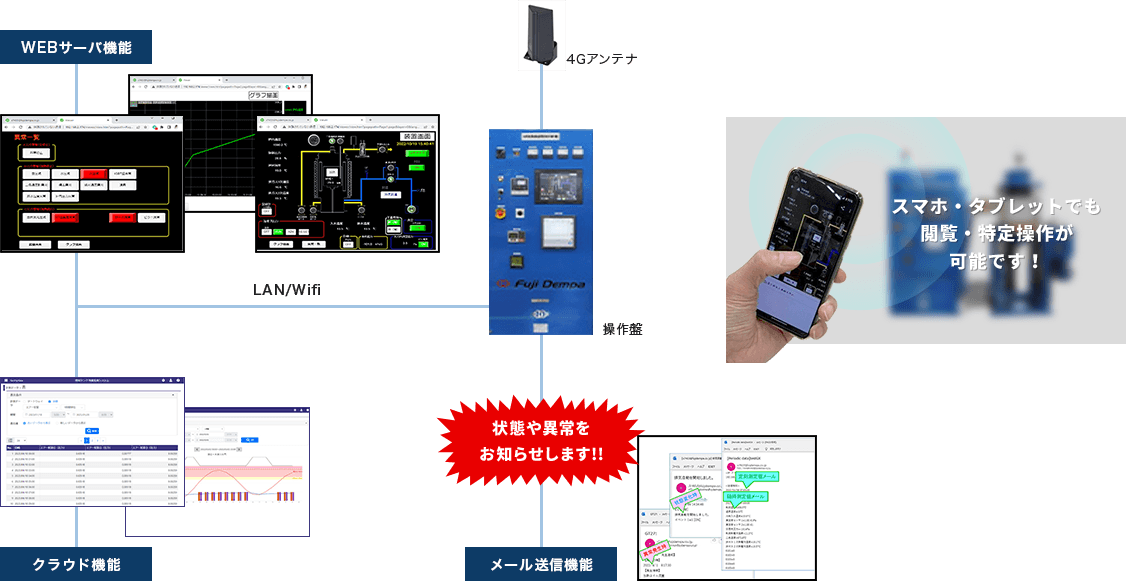

スマート監視システム

お使いの工業炉の測定値・稼働状態／異常を、WEB画面（炉別ホームページ）で閲覧できます。
メールによる通報もできます。
ネットワークはLAN／WiFi／キャリアSIMに対応、パソコン／タブレット／スマホで確認する事ができます。
WEB画面から、特定の操作も行えます。
また、炉のトレンドデータや炉状況は常時クラウドに送信・蓄積され、いつでもダウンロードが可能です。
正常データとの比較等で、製品・品質異常の予防につながます。
「スマート監視システム」は、安定操業／品質ロスコスト低減に貢献します。

必要機器

  • PLC（三菱Q03以上）
  • タッチパネル（三菱GT2715 または GT2505：グラフィックパネル仕様炉時）
  • 記録計（横河GX20 または チノーＫＲ3000）
  • 遠隔監視器（4Gアンテナ：キャリアSIM使用時）
  • プログラム調節計（チノー：通信機能付）
  • マルチメータ（三菱：通信機能付）

動作環境

  • 社内LAN（IPｖ4）

  • インターネット接続環境

    社内LANからのインターネット接続　（社内のみ閲覧可）
    または データ通信用キャリアSIM　 （社外でも閲覧可）
    （要使用契約・要接続確認※：OCNを推奨）

  • メールサーバ（要使用契約・要接続確認※）
  • クラウド（要使用契約・コンテック社製のみ：DLはPC必須）

WEB画面は基本３枚（装置・温度グラフ・異常一覧画面）
タッチパネルライクなページを作成します。（オプションで追加可能）
特定操作とは「メール送信入切」や「クラウド入切」を指します。（追加可能）
メール送信先は２個まで設定できます。
グラフィックパネル仕様炉の場合、タッチパネルは異常表示専用となります。

（※は事前に確認が必要です）
