IGBT インバータ(FTRI シリーズ)
弊社のIGBT(Insulated Gate Bipolar Transistor)インバータは高調波成分を抑制するために、
空間電流ベクトルPWM(Pulse Width Modulation)制御方式を採用しております。
*空間電流ベクトルPWM制御方式とは、電流の位相、大きさを自由に設定できるパルス幅制御方式です。
電気をエネルギー源とした工業加熱装置です。
溶解、焼結、焼成、ホットプレスなど、様々な業種で必要とされる熱加工方法に対応できます。
特に金属溶解、ファインセラミックスの焼成、石英の熱処理には豊富な実績があります。
設計、製作、据付、調整・試運転、メンテナンスまでを、自社で一貫して責任をもって行います。
主な特徴

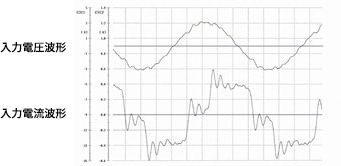

IGBTインバータは、交流を直流にするコンバータ部及び、直流を交流に変換するインバータ部ともパワー半導体素子としてIGBT素子を使用しております。コンバータ部は、上記空間ベクトルPWM制御方式を採用し高調波成分を抑制する制御をおこなっております。インバータ部は負荷のL、Cの共振周波数を利用してIGBTを駆動しております。
また、本電源は、従来のサイリスタインバータに比較して以下の特徴があります。
- 高調波を低減
- 本電源単独で、経済産業省のガイドライン以下の高調波に抑制
- 安定的な制御
- 転流余裕時間等を考慮する必要がなく、安定的な制御を実行
- 広い可変幅
- 最低出力電圧を下げる事により幅広い電源制御が可能
- 進み力率
- サイリスタ方式に遅れ力率から進み力率にし、電力系統の力率を改善
- マイコン搭載
- ベクトル制御用にRISCマイコンを搭載しており、多機能の制御、計測が可能
仕様例
出力 | 定格出力(kW) | 25 | 50 | 75 | 100 | 150 | 200 | 300 | |
---|---|---|---|---|---|---|---|---|---|
最大出力(kW) | 30 | 60 | 90 | 120 | 180 | 240 | 360 | ||
周波数(kHz) | 1~4 | ||||||||
入力 | 電圧(V) | 3φ,200/220V±5% | 3φ,400/440V±5% | ||||||
容量(kVA) | 40 | 80 | 115 | 155 | 235 | 310 | 470 | ||
冷却水 | 冷却水口径 | 25A | 32A | 40A | |||||
水量(L/min) | 25 | 30 | 40 | 70 | 100 | ||||
その他 | 水圧:0.2~0.4Pa 水温:5~32℃(結露しないこと) | ||||||||
外形寸法 | 巾 W(mm) | 1000 | 1000 | 1100 | 1200 | 1300 | 1300 | 1500 | |
奥行 D(mm) | 1000 | 1100 | 1100 | 1200 | 1300 | 1300 | 1400 | ||
高さ H(mm) | 1800 | 1800 | 2000 | 2000 | 2000 | 2000 | 2000 |
