受託実験・熱解析・応力解析
(シミュレーション)

今や、製品設計を行う上で、解析技術を用いて様々な条件下での製品の状態をシミュレーションすることは常識です。
弊社においても、加熱炉体の内部温度分布をはじめとして、各種の解析を行っています。

また、装置開発で培ったノウハウをもとに、受託解析も承っておりますので、お気軽にご相談下さい。

熱解析例

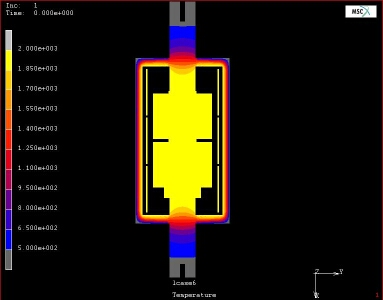

ホットプレス炉(モールド二段積み)の炉内温度分布を解析した例です。この例はヒータ温度が2000℃の定常状態ですが、非定常の解析にも対応可能です。
炉の構成物の物性値は、温度依存性も考慮されています。

  • 熱解析例

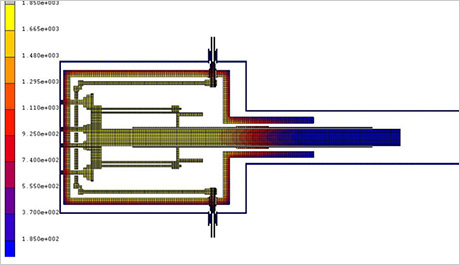

特殊真空焼成炉の炉内温度分布を解析した例です。​
この例はヒータ温度が1850℃の昇温過程のあるポイント非定常状態の解析をおこなっています。​
炉の構成物の物性値は、温度依存性も考慮され、任意のポイントの温度履歴を確認できます。​

  • 熱解析例
    温度分布図
  • 熱解析例

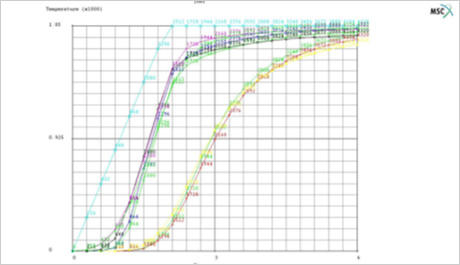

    温度曲線

構造解析例

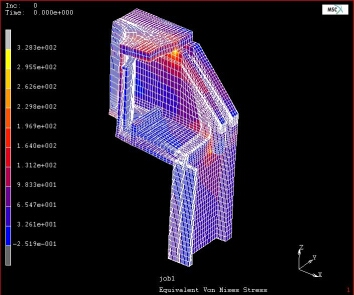

リブ構造のホットプレス炉体を構造解析した例です。この解析結果は、ミーゼス応力を表しています。

  • 構造解析例

※MSCはエムエスシーソフトウエア(株)の登録商標です。

冷却水流解析例​

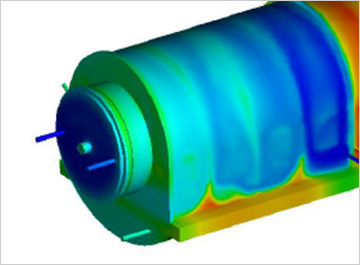

真空焼成炉のチャンバ冷却ジャケット温度分布を解析した例です。
この例は炉内温度が1800℃の昇温の定常状態の解析をおこなっています。​
任意の冷却水量を流した場合の水流の状態を考慮し、任意のポイントの冷却効果を確認できます。​

  • 熱解析例
    温度分布図
  • 熱解析例

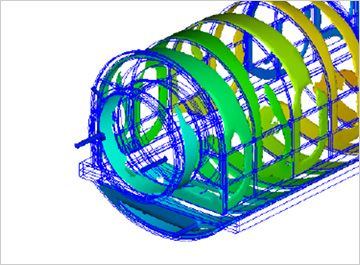

    水流分布図
