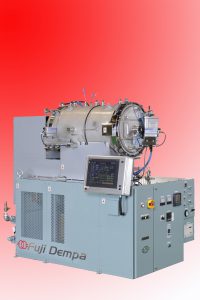

最高温度3400℃ 常圧雰囲気炉を開発

お知らせ

黒鉛製円筒発熱体内に試料ケースを直接挿入することで、シンプルかつ、高温部の容量を最小限に抑えました。
それにより、黒鉛消耗を最小限に抑え、かつ抵抗炉でありながら30℃/min以上の昇温速度を実現しています。

各所に高温化に対する特別対策を施すことでストレスの無いスムーズな昇温を可能にしています。
効率的な断熱、遮熱、水冷対策により、3400℃昇温時や3000℃温度保持時でも、装置の外面温度は60℃以下です。

仕様
温度           最高     3400℃ Ar+He中 常圧
                    2000℃ 蒸気圧以下の真空
                   常用     3000℃ Ar、Ar+He中 常圧
                                2000℃ 蒸気圧以下の真空
昇温時間               常温~2800℃まで140分以内
試料ケース寸法  φ40×55L(外寸)
到達真空度          10-3Pa台(常温)
雰囲気                   Ar           常温~3000℃
                               N2          常温~2200℃
                               Ar+He    常温~3400℃
最高                       0.015MPaG 定値制御
電源                       φ3 220V 60Hz 55kVA
冷却水                   120L/min以上
設置スペース      2200(D)×1800(W)×2000(H)(メンテナンススペース除く)
装置重量              約1600㎏
